Какой анкер нужен для кондиционера

Какой анкер нужен для кондиционера: подбор крепежа, основание и расчёт нагрузки. Полезно инженерам и монтажникам. Практические рекомендации инженеров и таблицы.

Нагрузки от кондиционера

Наружный блок кондиционера создаёт постоянную весовую нагрузку и динамическую — от работы компрессора и вентилятора, а также испытывает ветровые воздействия. Кронштейн работает преимущественно на вырыв и срез, поэтому крепёж подбирают с запасом на динамику.

Таблица 1. Составляющие нагрузки

Нагрузка	Характер
Вес блока и кронштейна	Постоянная
Вибрация компрессора	Динамическая
Ветер	Переменная

Выбор по основанию

• Бетонная стена — клиновой анкер или анкер высоких нагрузок, для ответственных узлов — химия;
• Полнотелый кирпич — по обоснованию, при сомнениях — химия;
• Пустотелый кирпич, газобетон — только химическая анкеровка с сетчатой гильзой;
• Деревянный фасад — крепёж для дерева, с расчётом на вырыв.

Таблица решений

Таблица 2. Крепёж под основание

Основание	Решение
Бетон	Клиновой M10–M12
Газобетон	Химия + гильза
Пустотелый кирпич	Химия + гильза
Полнотелый кирпич	Химия (предпочтительно)

Улица и коррозия

Кронштейн и крепёж работают на улице, поэтому применяют оцинкованное или нержавеющее исполнение. В приморских районах — нержавеющая сталь A4. Это продлевает ресурс узла и предотвращает ослабление крепления из-за коррозии.

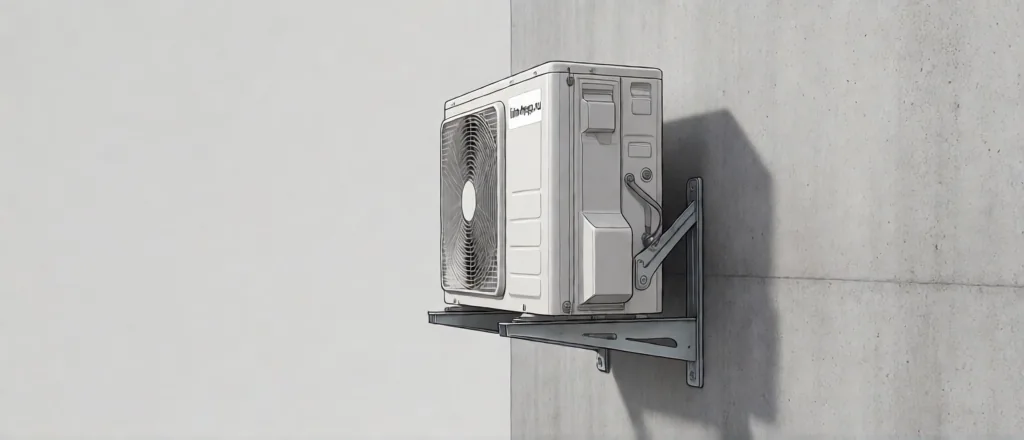

Крепление кронштейна кондиционера

1. Разметить точки крепления по монтажной схеме;
2. Подготовить отверстия (для химии — с гильзой);
3. Установить кронштейн с контролем момента;
4. Проверить горизонтальность и надёжность;
5. При необходимости использовать виброизолирующие прокладки.

Параметры крепежа

Таблица 3. Типовые решения

Основание	Типоразмер	Примечание
Бетон	M10–M12	Клиновой
Газобетон	M10–M12	Химия + гильза
Кирпич	M10	Химия

Виброизоляция

Для снижения передачи вибрации между кронштейном и стеной применяют виброизолирующие прокладки. Крепление при этом выполняют в слабом основании химической анкеровкой, которая устойчива к динамике.

Особенности крепления кондиционера

Наружный блок кондиционера создаёт постоянную весовую и динамическую нагрузку от компрессора и вентилятора, а также испытывает ветровые воздействия. Поэтому кронштейн крепят в четырёх точках по монтажной схеме производителя, учитывая расстояния между точками и от края основания.

Крепёж выбирают по основанию: в бетон — клиновой анкер M10–M12, в газобетон и пустотелый кирпич — только химическая анкеровка с гильзой. Для снижения передачи вибрации применяют виброизолирующие прокладки, а на улице выбирают коррозионностойкое исполнение крепежа.

Часто задаваемые вопросы

Сколько точек крепления? По монтажной схеме производителя, обычно 4.

Что для газобетона? Химия с гильзой.

Монтажная схема и точки

Кронштейн наружного блока крепят в 4 точках по схеме производителя. Важно выдержать расстояния между точками и от края основания. Для вибронагруженных узлов в слабом основании применяют химическую анкеровку.

Таблица 4. Типовые точки крепления

Основание	Крепёж
Бетон	Клиновой M10–M12
Газобетон	Химия + гильза
Кирпич	Химия

Стоимость узла

Стоимость крепления кондиционера невелика по сравнению с риском падения блока. Экономить на крепеже и монтаже нельзя: в слабом основании применяют химическую анкеровку, а не «упрощённые» решения.

Таблица 5. Решения и надёжность

Основание	Надёжное решение
Бетон	Клиновой M10–M12
Газобетон	Химия + гильза
Пустотелый кирпич	Химия + гильза

Кондиционер: главное

• 4 точки по схеме;
• Учесть вибрацию;
• Коррозионная защита на улице;
• Для слабых оснований — химия.

Какой анкер для бетонной стены? Клиновой M10–M12, для ответственных узлов — анкер высоких нагрузок или химия.

Можно ли крепить на утеплитель? Нет, крепление выполняют в несущее основание с выносом кронштейна.

Нужен ли запас? Да, из-за вибрации и ветра.

Что для тонкой перегородки? Сквозное крепление или химия с гильзой по обстановке.

Таблица 8. Итоговая шпаргалка

Основание	Решение
Бетон	Клиновой M10–M12
Газобетон	Химия + гильза
Кирпич	Химия

Технология монтажа кронштейна

Крепление кондиционера кажется простой задачей, но ошибки здесь приводят к падению блока. Монтаж ведут по схеме производителя, с учётом основания и вибрации.

1. Разметка. Точки по монтажной схеме, с контролем уровня.
2. Оценка основания. Бетон, кирпич или газобетон — от этого зависит крепёж.
3. Подготовка отверстий. Сверление, очистка, при необходимости гильза.
4. Установка. Крепёж с контролем момента; для вибрации — вибропрокладки.
5. Проверка. Жёсткость и горизонтальность кронштейна.

Таблица 6. Узел — крепёж

Основание	Крепёж
Бетон	Клиновой M10–M12
Газобетон	Химия + гильза
Кирпич	Химия

Типичные ошибки при монтаже кондиционера

Даже простая на вид задача содержит риски. Чаще всего ошибки связаны с недооценкой основания и динамики.

• Крепление в газобетон или пустотелый кирпич механическим анкером;
• Малые краевые расстояния к кромке стены;
• Отсутствие виброизоляции;
• Использование крепежа без коррозионной защиты на улице;
• Недостаточное число точек крепления.

Таблица 7. Ошибка — последствие

Ошибка	Последствие
Слабое основание	Вырыв анкера
Мало точек	Перекос, отрыв
Нет антикоррозии	Разрушение узла
Нет виброизоляции	Шум, ослабление
