Определение и терминология
Химический анкер (инъекционный анкер, клеевой анкер, chemical anchor) — это система крепления, в которой передача нагрузки от крепёжного элемента к основанию происходит не за счёт механического распора, а за счёт адгезионного соединения полимерного состава со стенками отверстия и с поверхностью анкера. Состав подаётся в подготовленное отверстие, туда устанавливается стальной элемент (шпилька, резьбовая арматура), и после отверждения (полимеризации) образуется единый композит «основание — состав — анкер».
В профессиональной среде используются синонимы: «химический анкер», «инъекционная система», «клеевой анкер», «химическая анкеровка». В англоязычной документации и каталогах производителей встречается термин bonded anchor или adhesive anchor. Согласно действующей нормативной базе РФ, такие системы относят к клеевым (адгезионным) анкерам и применяют по расчёту наряду с механическими.
Важно понимать, что «химический анкер» — это не одно изделие, а система из трёх компонентов: состава (картридж, капсула), крепёжного элемента (шпильки) и вспомогательной оснастки (смеситель, ерш, гильза). Несоответствие любого компонента требованиям производителя означает потерю проектной несущей способности — именно поэтому при подборе следует работать с системой целиком, а не собирать её из разнородных частей.
Устройство и состав химического анкера
Конструктивно инъекционная система состоит из следующих элементов:
- Полимерный состав — двухкомпонентная смола (основа и отвердитель). Именно от её типа зависят нагрузка, температура применения и допустимые условия эксплуатации;
- Картридж или капсула — форма поставки состава. Картридж (300, 385, 410, 585 мл) применяется с пистолетом-дозатором; стеклянная ампула (капсула) активируется при установке шпильки;
- Смеситель (носик) — обеспечивает гомогенность состава при выходе из картриджа;
- Крепёжный элемент — резьбовая шпилька с гайкой и шайбой либо арматура периодического профиля;
- Вспомогательная оснастка — металлический ерш для очистки отверстия, насос для продувки, сетчатая гильза для пустотелых оснований.
| Тип смолы | Уровень нагрузок | Особенности | Типичное применение |
|---|---|---|---|
| Полиэстер | Низкие и средние | Всесезонность, доступная цена, широкий диапазон температур | Внутренние работы, ненесущие узлы |
| Винилэстер | Средние и высокие | Высокая прочность, стойкость к вибрации | Несущие конструкции, оборудование |
| Эпокси | Критические | Работа в обводнённых и широких отверстиях, максимальная адгезия | Ответственные узлы, анкеровка арматуры |
| Эпокси-акрилат | Высокие | Компромисс по цене и свойствам, ускоренная полимеризация | Универсальные строительные задачи |
Отдельно стоит выделить капсульные системы: в них двухкомпонентный состав заключён в стеклянную ампулу, разрушаемую при завинчивании шпильки. Такие решения не требуют пистолета-дозатора и удобны при серийном монтаже, однако хуже работают в пустотелых и обводнённых основаниях. Подробнее устройство капсул разобрано в статье «Химические капсулы: когда выгоднее инъекции».
Принцип работы: адгезия и кохезия
Работа химического анкера основана на двух физических явлениях:
- Адгезия — сцепление состава с материалом основания и поверхностью крепежа. Чем чище и шероховатее стенки отверстия, тем выше адгезия. Именно поэтому так важна очистка отверстия ершом и продувка.
- Когезия — внутренняя прочность самого полимерного состава после отверждения. Она определяется типом смолы и степенью полимеризации.
При приложении нагрузки усилие распределяется по всей глубине анкеровки, а не концентрируется в одной точке, как у распорного анкера. Это ключевое преимущество: в отличие от клинового анкера, химический не создаёт распорных напряжений в бетоне и не инициирует трещинообразование.
Процесс монтажа в общем виде выглядит так:
- Бурение отверстия буром номинального диаметра на проектную глубину;
- Очистка отверстия металлическим ершом и продувка сжатым воздухом (при мокром бурении — промывка водой и повторная очистка);
- Выдавливание первых порций состава в отход до выхода однородного цвета;
- Заполнение отверстия примерно на 2/3 и установка шпильки вращательно-поступательным движением;
- Выдержка времени полимеризации, зависящего от температуры основания, до приложения нагрузки.
Важно: время полимеризации сильно зависит от температуры. При +20 °C оно минимально, при отрицательных температурах многократно возрастает. Специфику зимнего монтажа разбираем в статье «Температура применения химического анкера».
Чем отличается от механического анкера
Механический (распорный) анкер передаёт нагрузку через распирание гильзы о стенки отверстия. Химический — через адгезию. Из этого следуют принципиальные различия:
| Параметр | Химический анкер | Механический (клиновой) |
|---|---|---|
| Передача нагрузки | По всей глубине (адгезия) | В зоне распора (локально) |
| Распорные напряжения | Отсутствуют | Есть |
| Монтаж у края основания | Допустим на малых расстояниях | Требует увеличенных отступов |
| Пустотелые/трещиноватые основания | Применим (с гильзой) | Не применим |
| Обводнённые отверстия | Применим (эпокси) | Ограниченно |
| Время до нагрузки | Требуется полимеризация | Немедленно после затяжки |
| Чувствительность к монтажу | Высокая (очистка, температура) | Умеренная |
| Стоимость узла | Как правило выше | Ниже |
Полное сравнение с рекомендациями по выбору приведено в статье «Химический или механический анкер: что выбрать». Для загруженных категорий крепежа перейдите в раздел Химические анкера.
Область применения
Химические анкеры востребованы там, где механические системы неэффективны или недопустимы:
- крепление к бетону вблизи края без увеличения отступа;
- анкеровка в трещиноватый и лёгкий бетон, природный камень;
- монтаж в газобетон, пустотелый кирпич (с сетчатой гильзой);
- крепление арматуры и закладных в ответственных узлах;

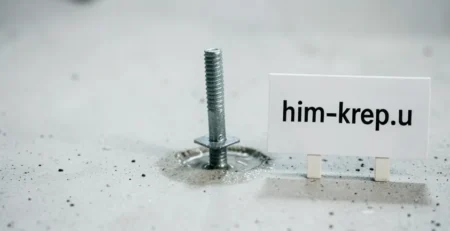

- установка в обводнённых условиях и под водой;
- монтаж оборудования, воспринимающего вибрационные нагрузки;
- крепление навесных фасадов, консолей, подвесных систем.
Ключевые критерии выбора
При проектировании узла необходимо учесть четыре группы факторов: основание (тип, прочность, наличие трещин, влажность), нагрузку (растяжение, срез, динамика), условия монтажа (температура, глубина, диаметр) и условия эксплуатации (внутри/снаружи, агрессивная среда, пожарные требования). Методика подбора описана в статье «Как выбрать химический анкер».
Часто задаваемые вопросы
Из чего состоит химический анкер? Это система из двухкомпонентного состава (основа и отвердитель), крепёжного элемента-шпильки и вспомогательной оснастки — смесителя, ерша, гильзы.
Чем химический анкер отличается от механического? Он передаёт нагрузку через адгезию по всей глубине отверстия, а не через распор, поэтому не создаёт напряжений в бетоне.
В каких основаниях его применяют? В бетоне, природном камне и кладке; в пустотелых и ячеистых основаниях — только с сетчатой гильзой.
Нормативная литература
- СП 16.13330.2017 «Стальные конструкции» (актуализированная редакция СНиП II-23-81*).
- СП 63.13330.2018 «Бетонные и железобетонные конструкции» (актуализированная редакция СНиП 52-01-2003).
- СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*).
- ГОСТ 27078-2015 «Анкеры для строительства. Термины и определения».
- СТО 36554501-048-2016 «Анкерные крепления к бетонным конструкциям».
- Каталоги и технические карты производителей инъекционных систем (Hilti, Fischer, Rawlplug, MKT).
