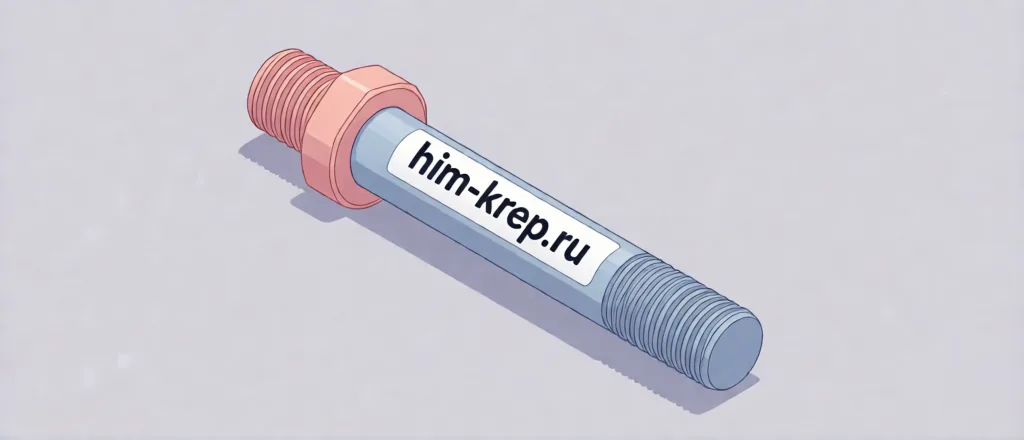

Шпилька с резьбой M10: где применяется

Шпилька с резьбой M10: где применяется, параметры и подбор под узел. Полезно инженерам и монтажникам. Практические рекомендации инженеров и таблицы.

Параметры M10

Резьба M10 — метрическая резьба диаметром 10 мм со стандартным шагом 1,5 мм. Шпильки M10 выпускаются разной длины в классах прочности 5.8 и 8.8, а также из нержавеющей стали A2/A4. Этот типоразмер — один из самых распространённых в строительстве и монтаже.

Таблица 1. Параметры M10

Параметр	Значение
Диаметр	10 мм
Стандартный шаг	1,5 мм
Классы	5.8, 8.8, A2/A4

Типовые нагрузки

Шпилька M10 подходит для средних нагрузок. Для расчёта принимают несущую способность по классу прочности и сечению, а также проверяют анкеровку в основании. Ориентировочно M10 применяют для кронштейнов, подвесов, лёгких металлоконструкций.

Область применения

• крепление кронштейнов и подвесных систем;
• монтаж лёгких металлоконструкций;
• подвесы инженерных коммуникаций;
• крепление оборудования средней массы;
• работа в составе химической анкеровки.

Системы анкеровки

Шпильку M10 применяют как в механических, так и в химических системах. Для химической анкеровки типовое отверстие — 12 мм, глубина — около 90 мм. Для механических систем используют соответствующую распорную гильзу. См. «Анкерная шпилька для бетона».

Таблица 2. Ориентировочные параметры

Система	Отверстие	Глубина
Химическая	12 мм	~90 мм
Механическая	по каталогу	по каталогу

Подбор длины и покрытия

Длину шпильки подбирают так, чтобы обеспечить проектную анкеровку и необходимый вылет резьбы для детали и гайки. Покрытие выбирают по условиям эксплуатации: гальваника — для сухих помещений, горячий цинк — для улицы, нержавейка — для влажных и агрессивных сред.

M10 в сравнении с другими размерами

M10 — средний типоразмер. Для лёгких узлов часто достаточно M8, для более нагруженных — M12 и выше. Понимание «весовой категории» помогает быстро сориентироваться при подборе.

Таблица 2. Типоразмеры

Размер	Типовая нагрузка
M8	Лёгкая
M10	Средняя
M12	Средняя/высокая
M16+	Высокая

Монтаж шпильки M10

1. Отверстие 10 мм (механика) или 12 мм (химия);
2. Очистка отверстия;
3. Установка в систему анкеровки;
4. Контроль момента / выдержка полимеризации.

Шпилька M10: главное

• Различайте диаметр под механику и химию;
• Проверяйте класс прочности;
• Длина — по глубине и вылету;
• Покрытие — по условиям.

Таблица 4. Подбор M10

Условие	Класс	Покрытие
Сухое помещение	5.8	Гальваника
Улица	8.8	Гор. цинк
Влага/агрессия	A4	Нерж.

Таблица 5. Сценарии применения M10

Узел	Решение
Кронштейн в бетон	M10, 5.8, химия
Подвес коммуникаций	M10, 5.8
Ответственный узел	M10, 8.8, химия
Улица/влага	M10, A2/A4

M10 — универсальный средний размер для широкого круга задач. При подборе учитывают нагрузку, среду и систему анкеровки; при сомнениях увеличивают диаметр или класс.

Таблица 7. Условие — решение

Условие	Решение
Сухое помещение	M10, 5.8, гальваника
Наружное применение	M10, 8.8, гор. цинк
Влажно/агрессия	M10, A2/A4
Ответственный узел	M10, 8.8 + расчёт

Для большинства задач M10 в химической анкеровке применяют с отверстием 12 мм и глубиной около 90 мм.

Пример применения

Для крепления кронштейна к бетонной стене в сухом помещении используют шпильку M10 класса 5.8 с гальваническим покрытием и химическую анкеровку (отверстие 12 мм, глубина 90 мм). Для улицы — оцинкованную или нержавеющую. Для более нагруженного узла — класс 8.8 или больший диаметр.

Таблица 3. Сценарии

Условие	Шпилька M10
Сухое помещение	5.8, гальваника
Улица	8.8, гор. цинк
Влажно	A2/A4

Частые ошибки при применении M10

Даже для распространённого типоразмера встречаются типовые ошибки, снижающие надёжность узла.

Таблица 6. Ошибка — последствие

Ошибка	Последствие
Бур 12 мм под механику	Нет распора
Бур 10 мм под химию	Мало места для состава
Изношенный бур	Уход диаметра
Нагрузка до полимеризации	Отказ адгезии
Нет коррозионной защиты на улице	Коррозия

Большинство ошибок связано с невнимательностью, а не со сложностью. Соблюдение чек-листа исключает их.

Где применяют шпильку M10

Шпилька M10 — универсальный средний типоразмер: её применяют для крепления кронштейнов, подвесных систем, лёгких металлоконструкций, инженерных коммуникаций и оборудования средней массы. В составе химической анкеровки M10 устанавливают в отверстие 12 мм глубиной около 90 мм, расходуя примерно 30 мл состава на отверстие.

Класс и покрытие выбирают по задаче: для сухих помещений достаточно 5.8 с гальваническим покрытием, для улицы — оцинкованной или нержавеющей шпильки, для влажных и агрессивных сред — нержавеющей стали A2/A4. Для ответственных узлов берут класс выше и подтверждают характеристики расчётом.

Часто задаваемые вопросы

Какой бур нужен под резьбу M10? 10 мм при механической анкеровке и 12 мм при химической.

Какая глубина анкеровки? Ориентировочно 90 мм для химической анкеровки M10.

Что для улицы? Оцинкованную или нержавеющую шпильку M10.
